Ein Prüfadapter ist ein spezialisiertes Verbindungselement, das elektronische Baugruppen oder Leiterplatten mit einem Testsystem verbindet. Über Federkontaktstifte oder Prüfnadeln werden elektrische Verbindungen zu definierten Testpunkten hergestellt. So können Hersteller die Funktionalität, Qualität und fehlerfreie Fertigung elektronischer Komponenten zuverlässig überprüfen – vom Prototyp bis zur Serienproduktion.
📌 Das Wichtigste in Kürze
- Prüfadapter bilden die Schnittstelle zwischen Prüfling (Leiterplatte/Baugruppe) und Testsystem
- Haupttypen: Federstiftadapter und Starrnadeladapter für unterschiedliche Anwendungen
- Einsatzbereiche: In-Circuit-Test (ICT), Funktionstest (FKT), End-of-Line-Test und Flash-Programmierung
- Kontaktierung erfolgt über Vakuum-, Pneumatik- oder mechanische Systeme
- Branchen: Automobilindustrie, Medizintechnik, Luft- und Raumfahrt, Telekommunikation
- Moderne Prüfadapter ermöglichen Kontaktierabstände bis zu 0,3 mm (Fine-Pitch)
Die Elektronikfertigung stellt höchste Ansprüche an Qualität und Zuverlässigkeit. Ein Prüfadapter ist dabei das unverzichtbare Werkzeug, das zwischen Entwicklung und Serienproduktion steht. Spezialisierte Anbieter wie Prüfadapter von Eloprint entwickeln maßgeschneiderte Lösungen für nahezu jede Testanforderung. Wir erklären, wie diese Technologie funktioniert und warum sie für die moderne Industrie unverzichtbar ist.
Inhaltsverzeichnis
- Was genau ist ein Prüfadapter?
- Welche Arten von Prüfadaptern gibt es?
- Wo werden Prüfadapter eingesetzt?
- Branchen und Anwendungsfelder
- Vorteile von Prüfadaptern in der Qualitätssicherung
- Worauf sollte man bei der Auswahl achten?
- FAQ: Häufige Fragen zu Prüfadaptern
- Fazit: Prüfadapter als Qualitätsgarant
Was genau ist ein Prüfadapter?

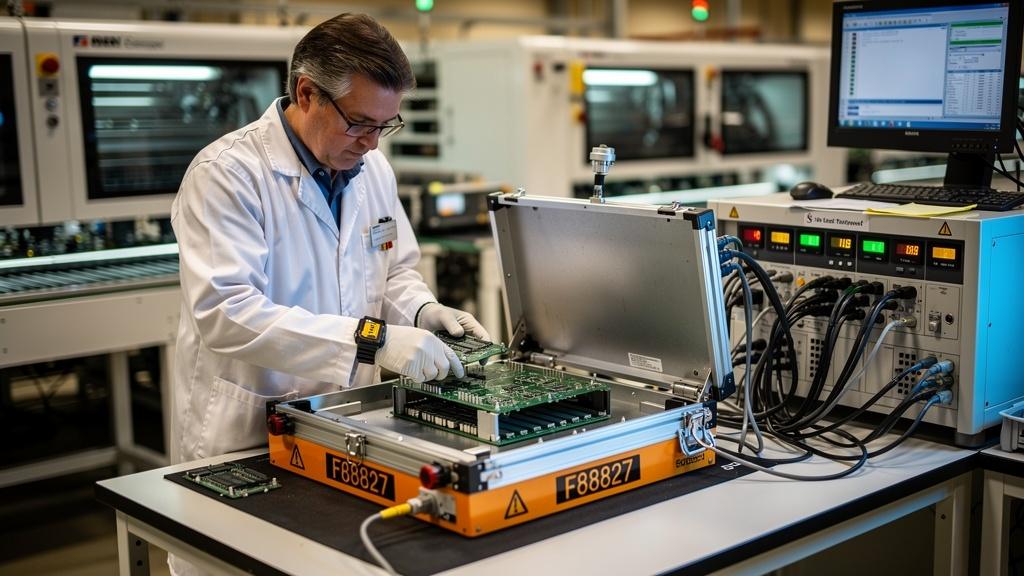

Ein Prüfadapter ist ein technisches Gerät, das die zuverlässige elektrische Verbindung zwischen einem zu testenden Objekt (dem Prüfling) und einem Mess- oder Testsystem herstellt. Die Kontaktierung erfolgt über spezielle gefederte Kontaktstifte – auch Prüfnadeln genannt – die auf definierte Testpunkte der Leiterplatte treffen.

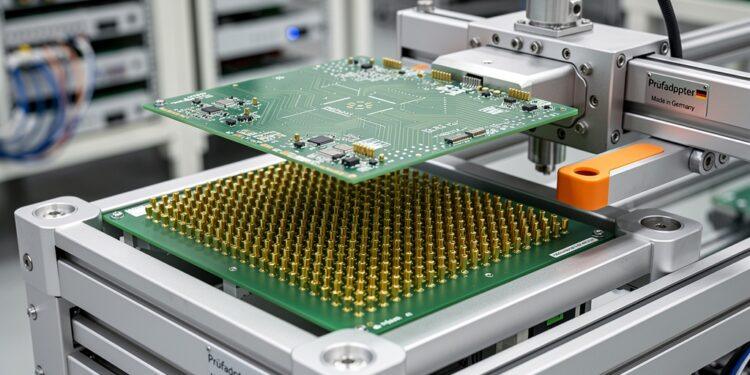

Der grundlegende Aufbau eines Prüfadapters besteht aus mehreren Komponenten: einem stabilen Rahmen als Gehäuse, einer Nadelträgerplatte (Nadelbett) mit den Kontaktstiften, einer Niederhalteplatte zur Fixierung des Prüflings sowie einer Schnittstelle zum Testsystem. Bei Wechselsatzsystemen kann das Nadelbett schnell ausgetauscht werden, um verschiedene Baugruppen auf derselben Anlage zu testen.
| Komponente | Funktion | Besonderheiten |
|---|---|---|
| Grundgerät/Rahmen | Stabiles Gehäuse, Aufnahme für Elektronik | Universell für verschiedene Austauschsätze |
| Nadelträgerplatte (Nadelbett) | Aufnahme der Kontaktstifte | Prüflingsspezifisch ausgebaut |
| Federkontaktstifte | Elektrische Kontaktierung der Testpunkte | Verschiedene Kopfformen, 0,8–1,0 mm Raster |
| Niederhalteplatte | Fixierung und Zentrierung des Prüflings | Höhenverstellbare Niederhalter |
| Schnittstelle | Verbindung zum Testsystem | VG-Schnittstelle, Interfaceblöcke |
Welche Arten von Prüfadaptern gibt es?
Die Vielfalt der Prüfadapter spiegelt die unterschiedlichen Anforderungen in der Elektronikfertigung wider. Die Wahl des richtigen Typs hängt von Faktoren wie Testvolumen, Nadelanzahl, Prüflingsgeometrie und Automatisierungsgrad ab.
Nach Kontaktierungsprinzip

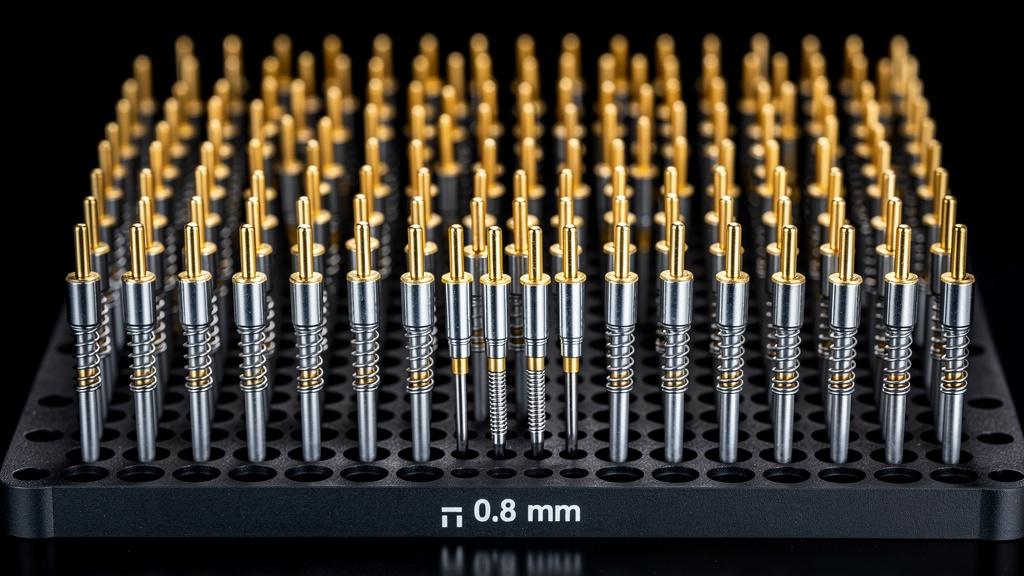

Federstiftadapter: Der am häufigsten eingesetzte Typ. Die Testpunkte werden mit gefederten Kontaktstiften kontaktiert. Kontaktierabstände von 0,8 mm sind Standard, in der Massenfertigung werden Testpunkt-Durchmesser von 1,0 mm oder größer empfohlen.
Starrnadeladapter: Für besonders präzise Anwendungen mit minimalen Kontaktierabständen. Die starren Nadeln bieten höchste Positionsgenauigkeit, erfordern aber exakte Ausrichtung des Prüflings.

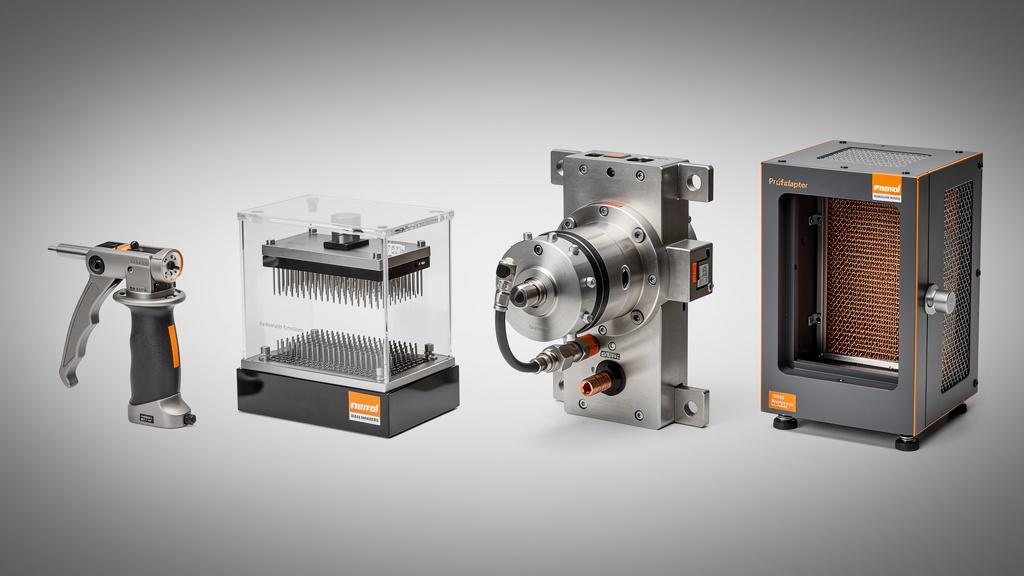

Nach Betätigungsart
- Vakuumadapter: Die Leiterplatte wird durch Unterdruck gegen das Nadelbett gesaugt. Ideal für einseitige Kontaktierung mit hoher Nadelanzahl (200–5.000 Nadeln). Erfordert luftdichte Prüflinge.
- Pneumatische Adapter: Druckluft erzeugt die Kontaktierkraft. Ermöglicht hohe Präzision und reproduzierbare Anpressdrücke. Besonders geeignet für automatisierte Linien.
- Mechanische Adapter: Kontaktierung durch manuelle Hebelbetätigung oder Spannmechanismus. Kostengünstig für Kleinserien und Prototypentests.
- Linearhebelspanner (LHS): Ergonomische Lösung mit linearer Schlittenführung. Schonende Kontaktierung durch gleichmäßige Kraftverteilung.
Nach Anwendungsbereich
| Adaptertyp | Typische Nadelanzahl | Haupteinsatz |
|---|---|---|
| ICT-Adapter | 200–5.000 Nadeln | In-Circuit-Test, Bauteilprüfung |
| FKT-Adapter | 10–200 Nadeln | Funktionstest, Clustertest |
| Fine-Pitch-Adapter | Variabel | Miniaturisierte Baugruppen bis 0,3 mm Raster |
| HF-Adapter | Spezialausführung | Hochfrequenztests bis 6 GHz |
| Inline-Adapter | Variabel | Automatisierte Fertigungslinien |
Wo werden Prüfadapter eingesetzt?
Prüfadapter sind in nahezu jeder Branche unverzichtbar, die elektronische Komponenten fertigt oder verbaut. Die Digitalisierung in der Industrie hat den Bedarf an präzisen Testlösungen noch weiter erhöht.
In-Circuit-Test (ICT)
Der In-Circuit-Test prüft einzelne Bauelemente und elektrische Verbindungen auf einer bestückten Leiterplatte. Der Prüfadapter kontaktiert dabei jeden relevanten Testpunkt. Erkannt werden: Kurzschlüsse, Unterbrechungen, Lötfehler, falsch bestückte oder defekte Bauteile. Bei ICT-Tests werden typischerweise niedrige Spannungen (0–1 V) verwendet, um empfindliche Bauteile nicht zu beschädigen.
Funktionstest (FKT)
Beim Funktionstest wird die gesamte Baugruppe oder Teilbereiche unter realen Betriebsbedingungen geprüft. Der Prüfadapter speist definierte Signale ein und analysiert die Reaktionen. So wird sichergestellt, dass das Zusammenspiel aller Komponenten funktioniert – nicht nur die einzelnen Bauteile.
End-of-Line-Test (EOL)
Am Ende der Fertigungslinie werden fertige Produkte und eingehauste Baugruppen einer finalen Funktionsprüfung unterzogen. Die Kontaktierung erfolgt hier oft über Steckverbindungen mit speziellen Steckerkontaktmodulen statt über Testpunkte auf der Platine.
Flash-Programmierung
Prüfadapter ermöglichen auch die Programmierung (das „Flashen“) von Mikrocontrollern, Speicherbausteinen und programmierbaren Logikbausteinen. Über die Kontaktierung werden Firmware und Software direkt auf die Chips übertragen.
— Reinhardt Testsystem GmbH
Branchen und Anwendungsfelder
Die Einsatzgebiete von Prüfadaptern sind so vielfältig wie die Elektronikbranche selbst:
🚗 Automobilindustrie (zum Aufklappen)
Steuergeräte (ECUs), Sensoren, Infotainment-Systeme, Fahrerassistenzsysteme (ADAS), Batteriemanagement für E-Fahrzeuge. Höchste Anforderungen an Zuverlässigkeit und Null-Fehler-Produktion.
⚕️ Medizintechnik (zum Aufklappen)
Diagnostikgeräte, Implantate, Patientenmonitoring, bildgebende Verfahren. Strenge regulatorische Anforderungen (MDR, FDA) erfordern lückenlose Dokumentation aller Tests.
🛩️ Luft- und Raumfahrt (zum Aufklappen)
Avionik, Navigationssysteme, Kommunikationsmodule, Satellitentechnik. Extreme Zuverlässigkeitsanforderungen, oft Prüfung unter erschwerten Umgebungsbedingungen.
📡 Telekommunikation (zum Aufklappen)
Router, Basisstationen, Netzwerktechnik, 5G-Infrastruktur. Oft HF-Prüfadapter für Hochfrequenztests erforderlich.
🏭 Industrieelektronik (zum Aufklappen)
Steuerungen, Antriebstechnik, Sensorik, IoT-Geräte. Robuste Prüfadapter für industrielle Umgebungen mit hohem Durchsatz.
Vorteile von Prüfadaptern in der Qualitätssicherung
Der systematische Einsatz von Prüfadaptern bietet Unternehmen entscheidende Wettbewerbsvorteile:
- Frühzeitige Fehlererkennung: Defekte werden erkannt, bevor Produkte den Kunden erreichen. Rückrufaktionen und Garantiefälle werden minimiert.
- Kostenreduktion: Je früher ein Fehler entdeckt wird, desto günstiger die Behebung. Ein Fehler am Endprodukt kostet ein Vielfaches der Reparatur auf Baugruppenebene.
- Reproduzierbare Qualität: Automatisierte Tests liefern objektive, dokumentierbare Ergebnisse unabhängig vom Bediener.
- Hoher Durchsatz: Moderne Prüfadapter ermöglichen Zykluszeiten unter 5 Sekunden pro Prüfling – selbst bei tausenden Testpunkten.
- Rückverfolgbarkeit: Jeder Test wird protokolliert. Bei späteren Problemen lässt sich die Fertigungshistorie lückenlos nachvollziehen.
Worauf sollte man bei der Auswahl achten?
Die Wahl des richtigen Prüfadapters ist entscheidend für den Testerfolg. Folgende Faktoren sollten berücksichtigt werden:
| Kriterium | Fragen zur Klärung |
|---|---|
| Prüflingsgeometrie | Abmessungen? Einseitig oder beidseitig bestückt? Zentrierbohrungen vorhanden? |
| Testanforderungen | ICT, FKT oder beides? Wie viele Testpunkte? Welche Signale? |
| Kontaktierabstand (Pitch) | Kleinster Abstand zwischen Testpunkten? Fine-Pitch erforderlich? |
| Stückzahlen | Prototypen, Kleinserien oder Massenfertigung? |
| Testsystem-Kompatibilität | Welches Testsystem wird verwendet? Schnittstellen kompatibel? |
| Automatisierungsgrad | Manueller Betrieb, Inline-Integration oder vollautomatische Linie? |
FAQ: Häufige Fragen zu Prüfadaptern
Was kostet ein Prüfadapter?
Die Kosten variieren stark je nach Komplexität. Einfache manuelle Adapter beginnen bei wenigen hundert Euro, komplexe Vakuumadapter mit tausenden Nadeln können mehrere tausend Euro kosten. Wechselsatzsysteme bieten Kostenvorteile durch Mehrfachnutzung des Grundgeräts.
Wie lange dauert die Herstellung eines Prüfadapters?
Bei etablierten Herstellern beträgt die Lieferzeit für individuell konfigurierte Adapter typischerweise 2–4 Wochen. Standardadapter oder einfache Konstruktionen können schneller verfügbar sein.
Welche Daten werden für die Konstruktion benötigt?
Für den Adapterbau werden benötigt: Koordinatenliste der Prüfpunkte, Bohrdaten, CAD-Daten (GenCad, ODB++), Prüflingszeichnung oder STEP-Datei sowie Angaben zur Art der Kontaktierung.
Was ist der Unterschied zwischen ICT und Funktionstest?
Der In-Circuit-Test (ICT) prüft einzelne Bauteile und Verbindungen auf Fehler. Der Funktionstest prüft das Zusammenspiel aller Komponenten unter realen Betriebsbedingungen. Die Kombination beider Verfahren bietet maximale Prüftiefe.
Wie lange halten Prüfnadeln?
Die Lebensdauer von Federkontaktstiften beträgt typischerweise 100.000 bis 1.000.000 Kontaktierzyklen – abhängig von Qualität, Kopfform und Anwendung. Regelmäßige Wartung und Reinigung verlängern die Standzeit.
💡 Tipp für die Entwicklung
Bereits beim PCB-Design sollte die Testbarkeit berücksichtigt werden (Design for Testability). Ausreichend große Testpads (mind. 1,0 mm Durchmesser), gleichmäßige Verteilung der Testpunkte und Zentrierbohrungen erleichtern später den Adapterbau und verbessern die Prüfqualität erheblich.
Fazit: Prüfadapter als Qualitätsgarant
Der Prüfadapter ist weit mehr als ein einfaches Kontaktierungswerkzeug – er ist das Rückgrat der Qualitätssicherung in der Elektronikfertigung. Von der Prototypenentwicklung bis zur Massenproduktion stellen Prüfadapter sicher, dass nur einwandfreie Produkte die Fertigung verlassen. Die fortschreitende Miniaturisierung elektronischer Baugruppen stellt dabei immer neue Anforderungen an Präzision und Zuverlässigkeit der Kontaktiertechnik.
Für Unternehmen, die elektronische Baugruppen fertigen oder entwickeln, lohnt sich die Investition in hochwertige Prüfadapter: Die Kosten für Ausschuss, Nacharbeit und Garantiefälle sinken, während Produktqualität und Kundenzufriedenheit steigen.
